有孚项目B1B2B8屋面冷机降温用高压细水雾工程解

有孚项目B1B2B8屋面冷机降温用高压细水雾工程
技术及报价要求

• 项目概况

本项目位于北京市海淀区永丰基地产业园区，永澄北路10号，由B1、B2、B4、B5、B6、B7、B8共7个建筑分区的数据机房组成，本次需要在B1B2B8屋面安装冷水机组冷却用的高压细水雾系统。

• 报价人资格要求

1、中华人民共和科合法企业；
2、具有良好的商业信誉；
3、有类似高压细水雾工程经验和业绩；
4、有能力承接本项目，并具有质量保修人员和质保体系的企业。

• 高压细水雾及纯水系统工程的询价范围

本次高压细水雾工程询价范围包含但不限于：
１、高压细水雾及纯水系统工程所需的设备、不锈钢管材、管件、支吊架、阀部件、传感器、电线电缆及电管、桥架（若有）等为满足询价人使用要求和功能要求的设备／材料采购、安装、调试、质保、图纸深化设计、培训等全部内容。
2、工作界面：

1. 水（管道）系统：自B7屋面预留纯水管道至高压细水雾系统。
2. 电气系统：以电源箱（不包含电源箱）为界，自电源箱下桩头开始，本次包含电缆按规范压接，及至高压细水雾用电设备之间的电管或桥架、电线电缆、控制箱、各种支架、接地装置。
3. 控制部分：以现场屋面冷水机组控制柜为界，本次包含需在控制部分需要在控制柜压接的工作，及至各种传感器、控制箱、电动控制阀门、自动控制装置等全部工作内容，包括PLC控制系统。
4. 接地装置：高压细水雾设备间和管道系统的接地，由报价人就近接入屋面接地系统内。
5. 设备基础：借用屋面钢结构，其余由报价人负责。

• 高压细水雾设备的安装环境要求

1. 本工程高压细水雾管道系统的安装位置均在屋面，须满足防雨、防潮、耐热等要求。
2. 高压细水雾的管道和阀部件不得借用冷水机组设备上钢架固定，需单独考虑在钢平台上敷设固定用的支架、吊架。
3. 细水雾喷嘴喷向设备通道，不得直接喷向冷凝器翅片，水雾需与周围空气充分混合汽化后吸入设备内。

• 高压细水雾工程术要求

　（一）、高压细水雾工程技术要求

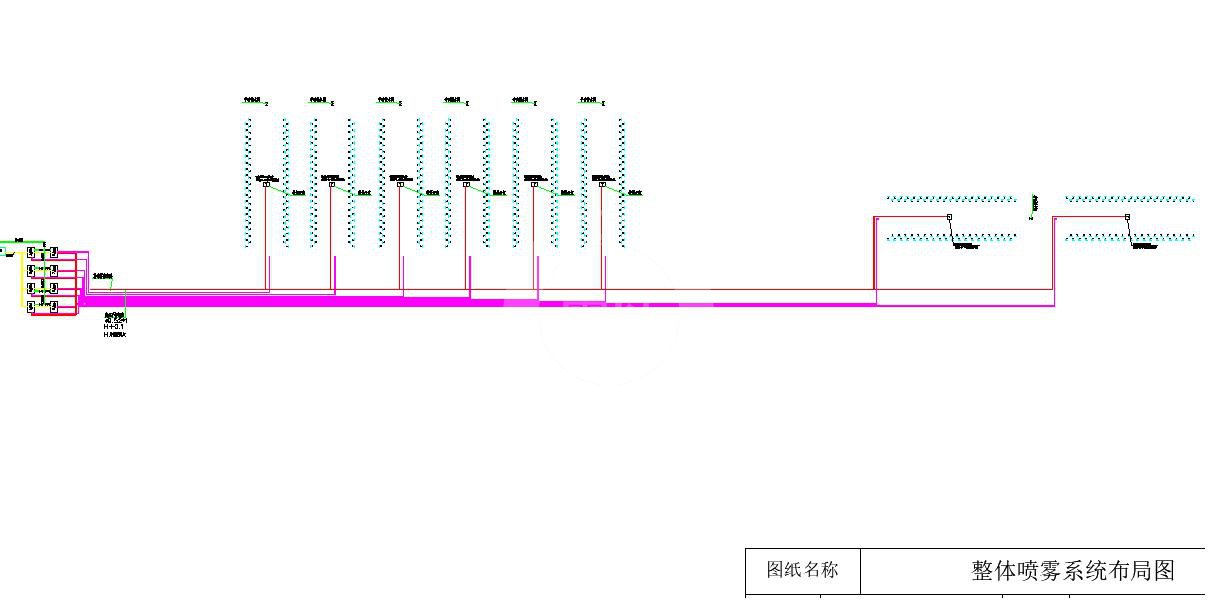

1. 每台冷水机组配一套高压细水雾设备，共8套，每套设备额定流量为1.0m³/h。参见附图：B1B2B8屋面高压细水雾系统。
2. 高压细水雾系统的额定工作压力均为7MPa,且可在6MPa-9MPa 压力区间正常工作，且在喷出的瞬间水被充分（科技）雾化。
3. 管道材质、管件等要求：

1）、高压细水雾水泵出水管：304及以上的无缝不锈钢材质，承压不低于10MPa；水箱也为不锈钢，厚度满足水泵吸水和水箱承压要求；喷嘴孔径小于等于0.2mm，喷嘴选用不锈钢。
2）、高压细水雾水泵吸水管：采用衬塑钢管，阀部件与管材匹配。
3）、从B7屋面预留纯水管道后至屋面高压细水雾储水箱之间的管道材质均为衬塑钢管。原已有的阀门拆改后仍采取措施加以利用。

1. 管道和电磁阀规格：须满足高压细水雾流量和压力要求，管外径由报价单位在深化设计时考虑，电磁阀规格与管道规格匹配。
2. 设备和系统的使用寿命：20年及以上。
3. 喷嘴的数量、额定喷雾流量，及管道的规格尺寸等由报价单位按照本询价文件的要求进行设计。
4. 管道、桥架等穿伸缩缝处采用柔性连接。

• 品牌要求

材料设备品牌要求：高压柱塞水泵、电机、电磁阀、变频器（如有）均选用科际知名品牌；无缝不锈钢管材、管件均为科内大厂产品；电气元件：施耐德、ABB、西门子或同档次产品。

• 自控要求

（一）、高压细水雾自控要求
1）、高压细水雾启停逻辑：冷水机组处于运行状态，且冷水机组冷凝器进风温度大于31℃情况下，启动高压细水雾设备，细水雾喷嘴处于喷雾状态；当进风温度≤25℃，且喷水时间≥10分钟时，高压细水雾设备关闭。
2）、需满足任一台或几台冷水机组同时运行所需降温要求，并能实现手动和自动控制功能。
3）、控制箱须具备过载、短路、漏电、过热、缺相等保护功能，并有RS485通信接口，并有RS485通信接口，可接入大楼环控系统，实现远程监视，及故障报警、水箱超高、超低液位报警、低水位停泵等使用功能。
4）、控制箱外壳喷塑处理，控制面板有电流、电压、手动/自动、启动/停止、故障指示灯等旋钮。

• 报价要求

1. 依据询价技术要求、询价图纸和深化图纸、报价明细表进行报价。
2. 报价人（单位）可根据所报的产品或品牌，结合本项目的特点，对询价人提供的参考方案进行深化，并提供施工图及深化设计图纸。如果不提供，所提交的报价将不予考虑。
3. 报价时须按照报价明细表的格式进行报价，报价明细表数量或规格型号不全的，请予以补充。
4. 本次询价付款方式：在商务谈判时商定。
5. 本次报价为B1B2B8屋面高压细水雾系统报价。详见附表。各报价单位须知悉，询价单位可根据工程进展需要，或其他方面考虑，有权取消、或延迟实施本次询价中的上述部分工作内容。报价人不得有任何怨言或以此为借口变更剩下部分任何报价内容。否则，报价单位的报价将不予考虑。
6. 质量保修期和保证金：经询价人、监理、业主等联合验收合格之日起算质量保修期，质量保修期为3年；质量保证金为合同价的5%，质量保修期满后付清，报价人需考虑此因素。
7. 报价时须提供相应的施工方案，若不提供，将不予考虑。
8. 本次报价须为满足询价人使用要求及功能要求的全部费用，包含但不限于：人员工资、劳动保护费用、差旅费、材料/设备采购及运输和保管费、安装费、图纸深化设计费、培训费、成品保护费、管理费用、保险费用、生活区水电费用、临设费用、文明施工及环保费用、利润、税金、质量保证期间的质保等全部费用。

总结：有孚项目B1B2B8屋面冷机降温用高压细水雾工程解，雾鸟喷雾系统技术专注于喷雾降尘、加湿、除臭、降温等领域，专业于有,孚,项目,B1B2B8,屋面,冷机,降温,用,高压,细,领域，有全自动喷雾设备，生产厂家可定制贴牌，针对环境治理有丰富经验。
