空调室外机喷雾降温系统





前述：

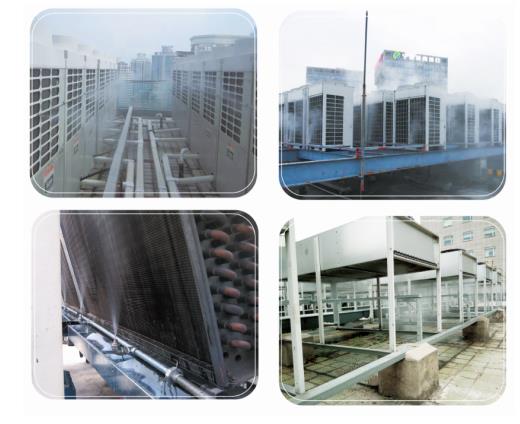

X外喷雾降温系统运用于中央空调机组的降温已有很长的历史，实际证明，用了喷雾降温系统的空调冷却效率比没使用降温前足足提高20-25%。 空调机组喷雾降温系统可以很大的提高中央空调冷却系统的效率，延长压缩机的寿命，特别是在炎热的夏季。

专家的测量研究数据显示，在凉爽的气候环境下，空调的冷却系统的效率远远高于其在炎热的气候环境。KEFOO喷雾降温系统正是基于这一研究数据，通过调节空调机组局部小环境的温度，达到提高空调冷却系统的工作效率，提高压缩机的寿命。同时解决了空调室外机因高温运转产生停机的现象。





原理概述：
利用高压将水从雾化喷嘴中喷出，形成雾化蒸发，细小雾化颗粒吸收空气中的热量气化，从而达到降温效果。
高压喷雾降温组件：高压控制箱、管路、雾化喷嘴、接头、电磁阀、过滤器等。
人工降温能使生产达到理想状态，为了避免空调主机宕机，而影响使用，从而提高其生产效率。我们通过运用喷雾加湿降温系统使其达到这种生产状态。水通过我们的加湿系统，由雾化喷嘴雾化成及其细小的水颗粒进入空气中。这些微小的水颗粒能迅速吸收存在于周围空气中的热量，蒸发成为水蒸气（气体）。在蒸发的过程中热量逐渐降低，从而达到一个降温的效果。该套系统主要是针对调整空调长时间的工作，由于空气中的相对湿度是决定降温的一个关键性系数，相对湿度越低，被喷入空气中的微雾吸收的越快，由此更多的热量可以被吸收达到降温的目的。蒸发制冷可以有效的运用于各种有降温需求的场所。
我们搭建喷雾系统的优点：
不结垢、不滴水、无流水现场、功耗低、即插即用、没有必要改变现有设备、不影响设备运行、模块化独立运行。

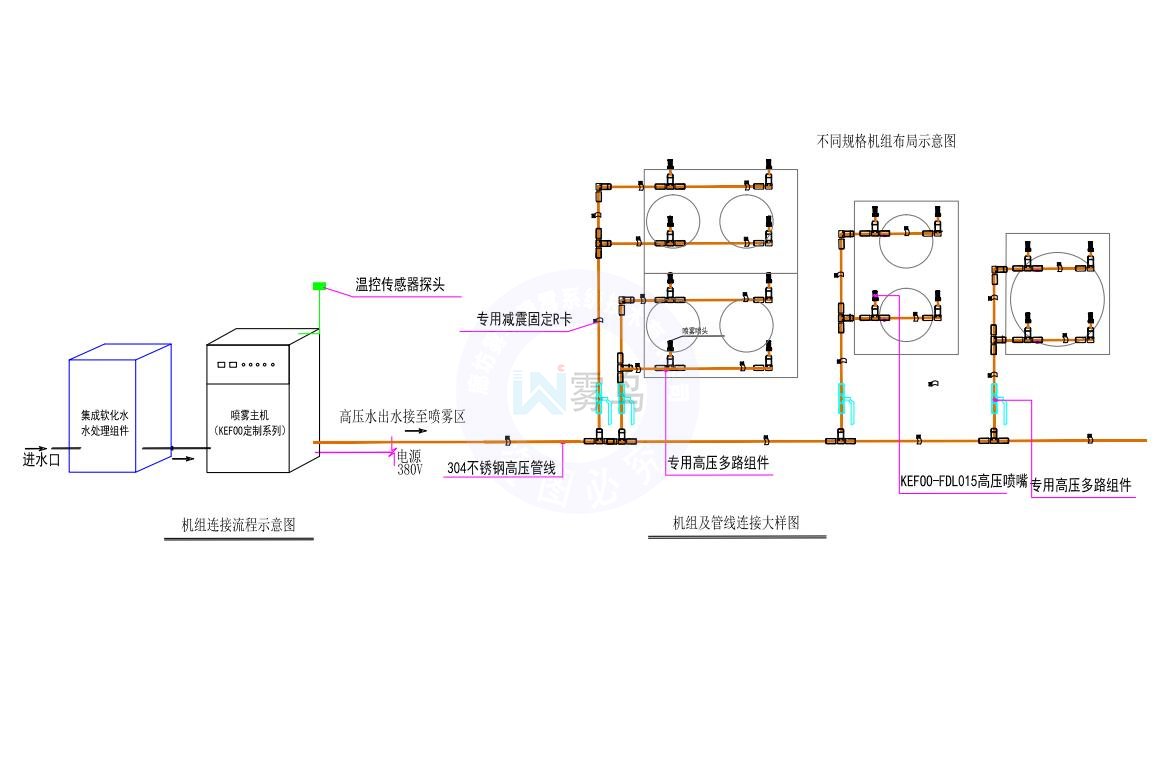

布局描述：
总布局123台室外机，布局楼层为4、5、6、7、8、9、10、11、12层合计9层，每层布局一台机组，并实现独立控制。

系统集成户外防雨机箱、系统配备过滤系统+离子交换软水去垢系统+控制水箱+泵站系统+控制系统（缺水保护、漏电保护、过载保护、手动/自动、环境温度自动检测控制）

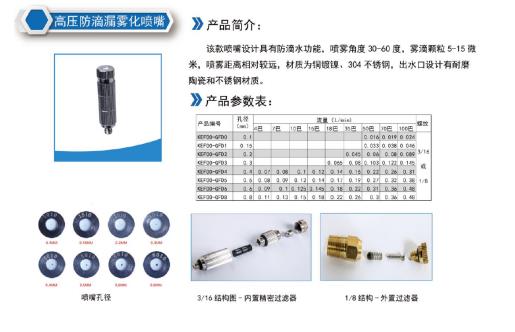

喷嘴选用：选用导流片式喷嘴，内置精密过滤器，喷雾雾滴细小5-15um，工作压力40-80公斤，流量60ml/min

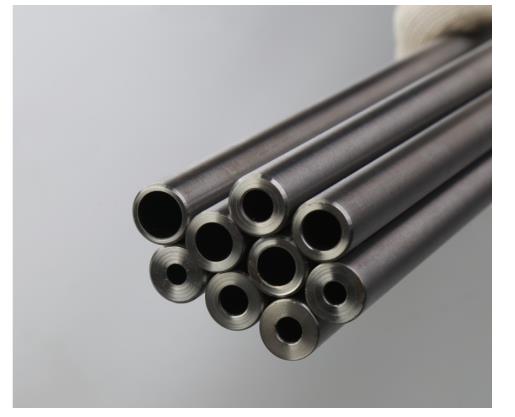

管道选用：采用高压304不锈钢管，爆破压力200公斤，寿命50年以上

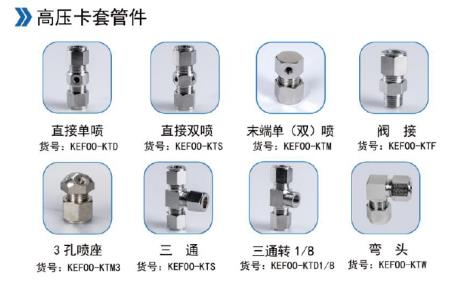

管件选用：采用304不锈钢专用高压接头



固定卡选用：采用专业橡胶减震卡

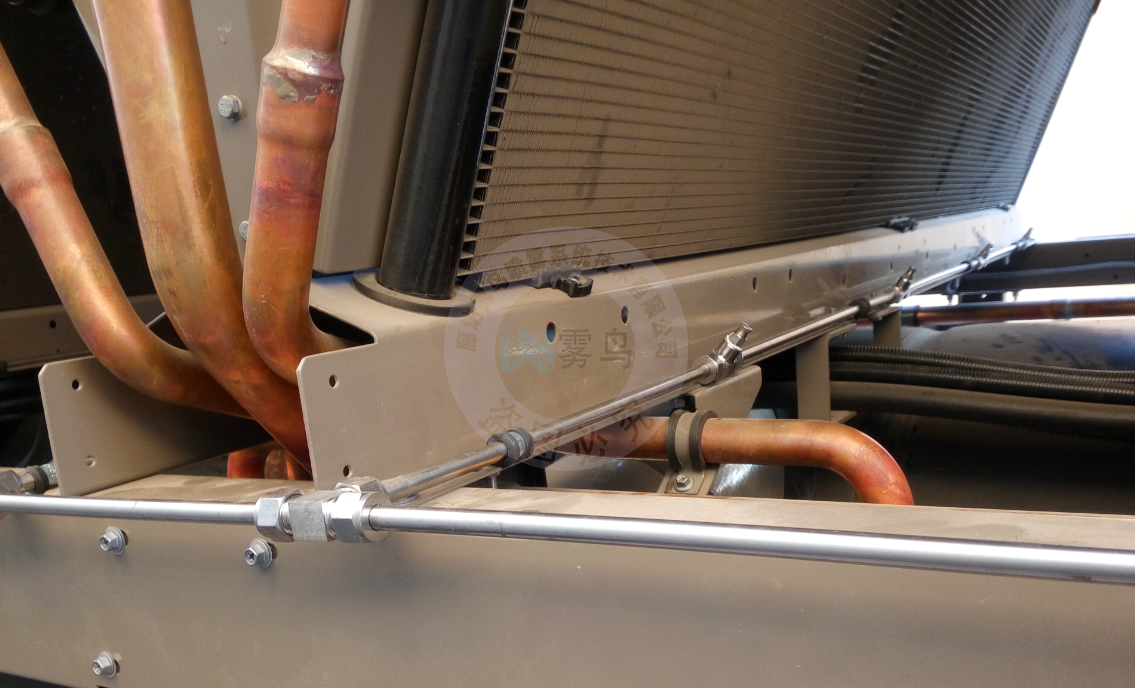

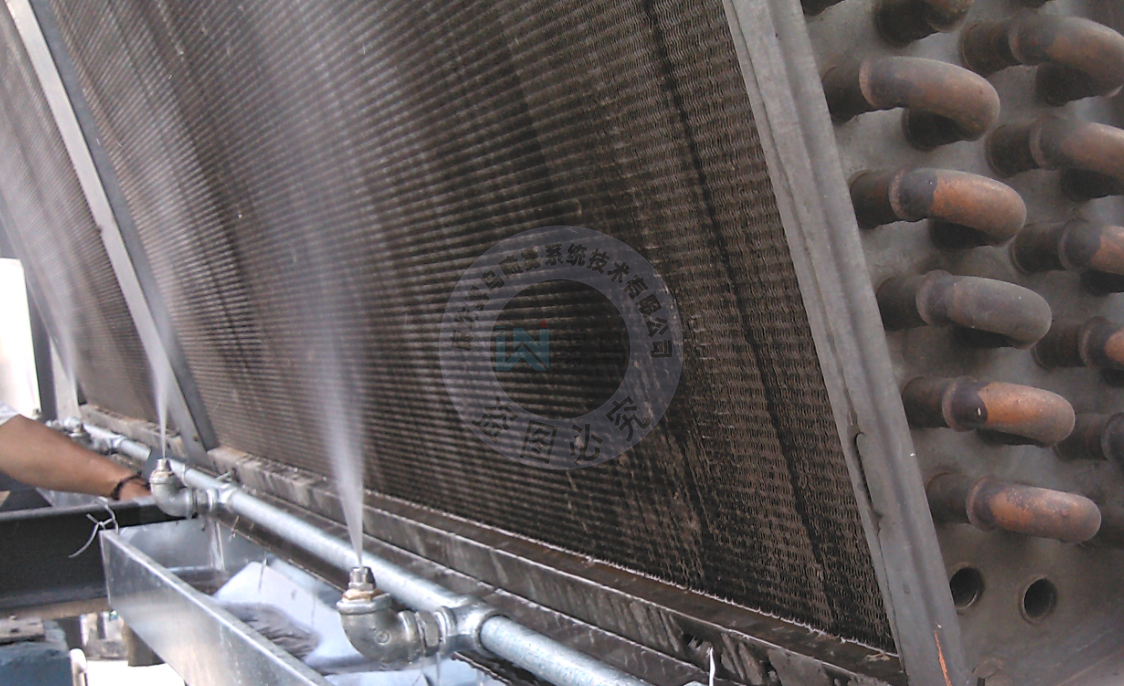

布局：每台空调室外机配备4只雾化喷嘴，每台室外机均配备一个独立控制手动高压阀门。
操作模式：
1、机组可实现手动控制工作，全部启停工作
2、机组实现自动模式控制工作，可根据检测的温度指标自动开启喷雾工作，并实现定制+频率自动控制工作。（例如：当温度到达40度喷雾、30度停止，为避免长时间喷雾温度未达到设置的大低停机温度而造成地面产生积水或水浪费问题，机组设计频率控制表，控制表可根据自身需求任意调整，温控器为可是数字操作界面）
3、每台室外机组喷雾均配备独立控制阀门，可单独关闭开启。



集成主机

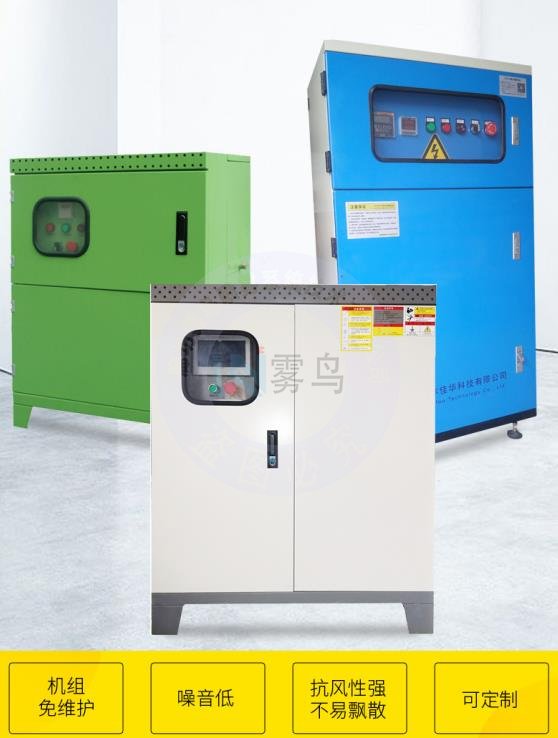

参考集成机组外观



主机设计采用户外喷塑防腐、防雨、防尘机箱
主机机箱设计导水槽，可防止户外使用，主机外形尺寸为650*450*850mm
主机集成电控系统、泵站系统、过滤装置、缓冲控制水箱（系统具有缺水保护、漏电保护、短路保护、过载保护功能、双时间控制系统、温度控制系统）

    喷雾系统工作压力4-8Mpa （40-80公斤），雾滴颗粒度5-15um，喷雾相对颗粒度比较细小，易迅速蒸发，针对喷雾降温效果明显。

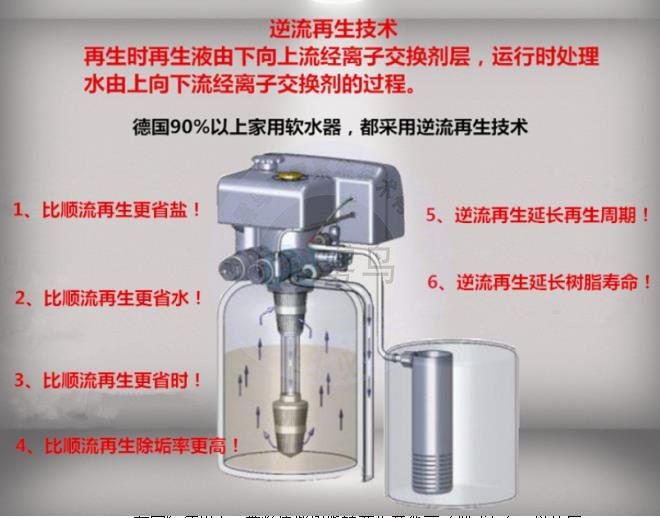

全自动软化水处理系统

示意图
在实际使用上，常将这些树脂转变为其他离子型式运行，以适应各种需要。例如常将强酸性阳离子树脂与NaCl作用，转变为钠型树脂再使用。工作时钠型树脂放出Na+与溶液中的Ca2+、Mg2+等阳离子交换吸附，除去这些离子。反应时没有放出H+，可避免溶液pH下降和由此产生的副作用(如蔗糖转化和设备腐蚀等)。这种树脂以钠型运行使用后，可用盐水再生(不用强酸)。又如阴离子树脂可转变为氯型再使用，工作时放出Cl－而吸附交换其他阴离子，它的再生只需用食盐水溶液。氯型树脂也可转变为碳酸氢型(HCO3－)运行。强酸性树脂及强碱性树脂在转变为钠型和氯型后，就不再具有强酸性及强碱性，但它们仍然有这些树脂的其他典型性能，如离解性强和工作的pH范围宽广等。
技术参数：出水流量1T/h，出水硬度≤0.6mmol/L


全自动不锈钢增压泵

规格： 扬程32米，流量2.7T/h，电压220V，功率300w

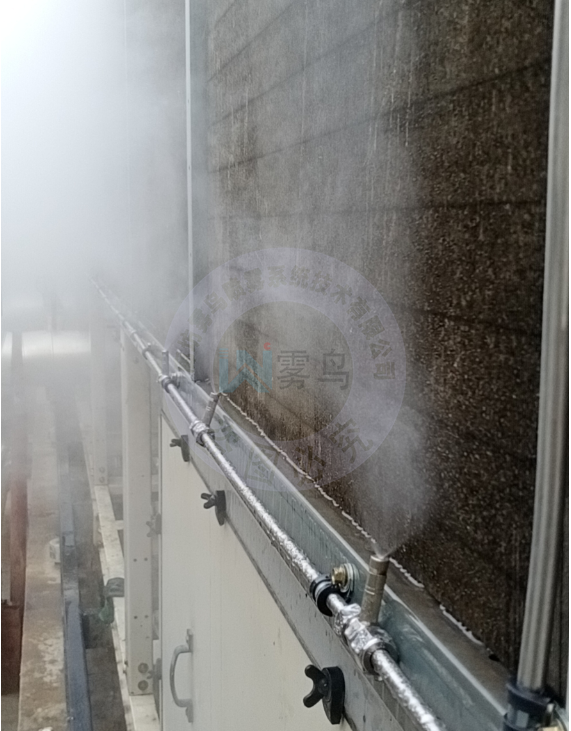

案例工程：

X家知识产权局专利局数据机房喷雾降温系统案例

天津食品厂冷冻机房空调喷雾降温系统案例

北京金融街英蓝大厦中央空调机组喷雾降温案例

北京大兴民海生物集团空调室外机喷雾降温案例





程材料清单


施工准备阶段及周期

1、核对设计文件：根据现场状况，制定相关设计方，并根据现场实际提出优化建议。
2、根据我公司施工时相关设备的需求，被施工的单位应做好提前准备，例如：进出证、土建、水电到位等，因客户方导致而耽搁工期的由客户方自己承担。
水：要求自来水，管子直径DN20管，末端加装阀门，距离主机位置1米范围内
电：380V 1.5KW+220V 300W,X标，末端配备32A闸箱，距离主机位置1米范围内
3、施工








后期维护

我公司郑重承诺竣工后售后服务措施如下：
1.提供三年的质保，超出质保期如需售后，需有偿提供相关费用。
2.报修站点必须提供站点负责人电话，以便我方快速响应及解决问题。
3.报修时须准确提供是站点位置，必须描述该站点大致问题情况，以便我公司带相关工具及配件及时解决。
4.服务响应时间：3小时内响应，2个工作日内到现场解决相关问题。
5.喷嘴是消耗零件，喷嘴堵塞属正常现象。喷嘴在不影响正常工作时，无需报修，喷嘴堵塞出现5只以上方可报修。
6.24小时接受值班人员技术咨询。
7.维修中需要更换材料的，应先经过甲方确认后方可进行，所更换材料的数量和型号应经过甲方指定人员签字确认。
8. 人为、自然灾害损坏或其他不是质量问题引起的故障，不在保修范围内。



总结：空调室外机喷雾降温系统，雾鸟喷雾系统技术专注于喷雾降尘、加湿、除臭、降温等领域，专业于空调室外机喷雾降温系统,空调喷雾降温领域，有全自动喷雾设备，生产厂家可定制贴牌，针对环境治理有丰富经验。
