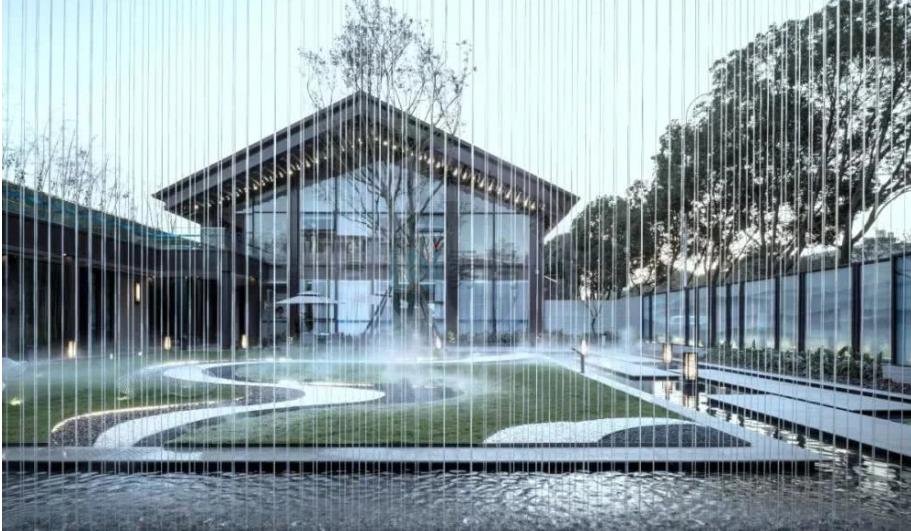

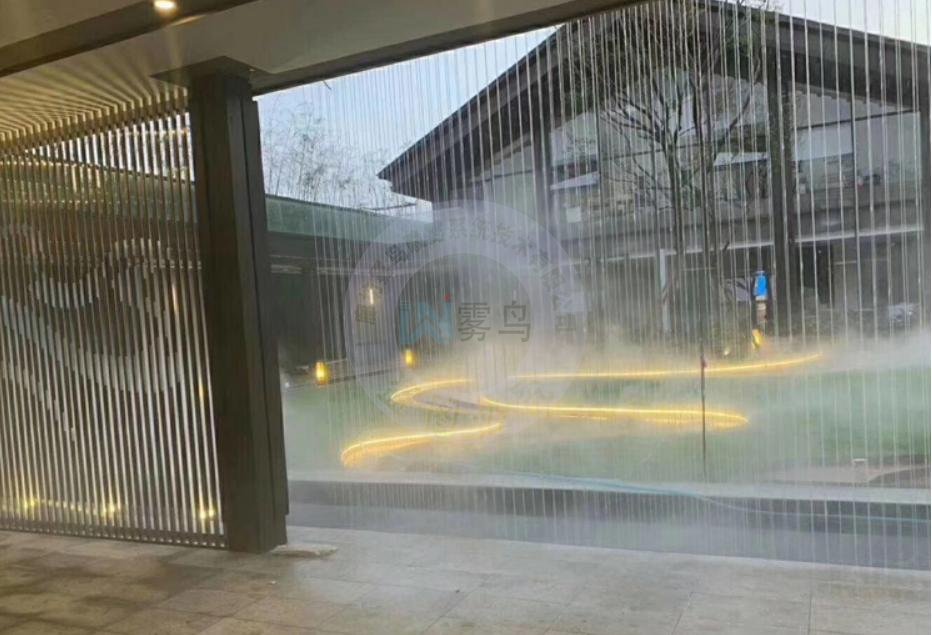

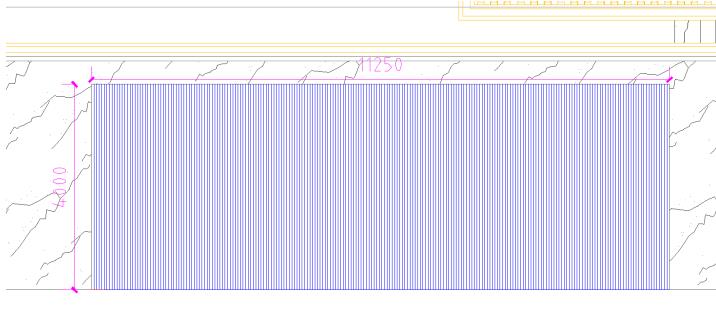

设计描述：高度4米，宽度11.25米，设计间距5厘米布局跟一根水线，总布局设计225根。
水线采用透明光纤拉直布局。大部采用喷头与水线结合布局。喷头布局225只。底部采用潜水泵循环水综合布局利用，管道布局隐藏在墙体内。
设计说明：

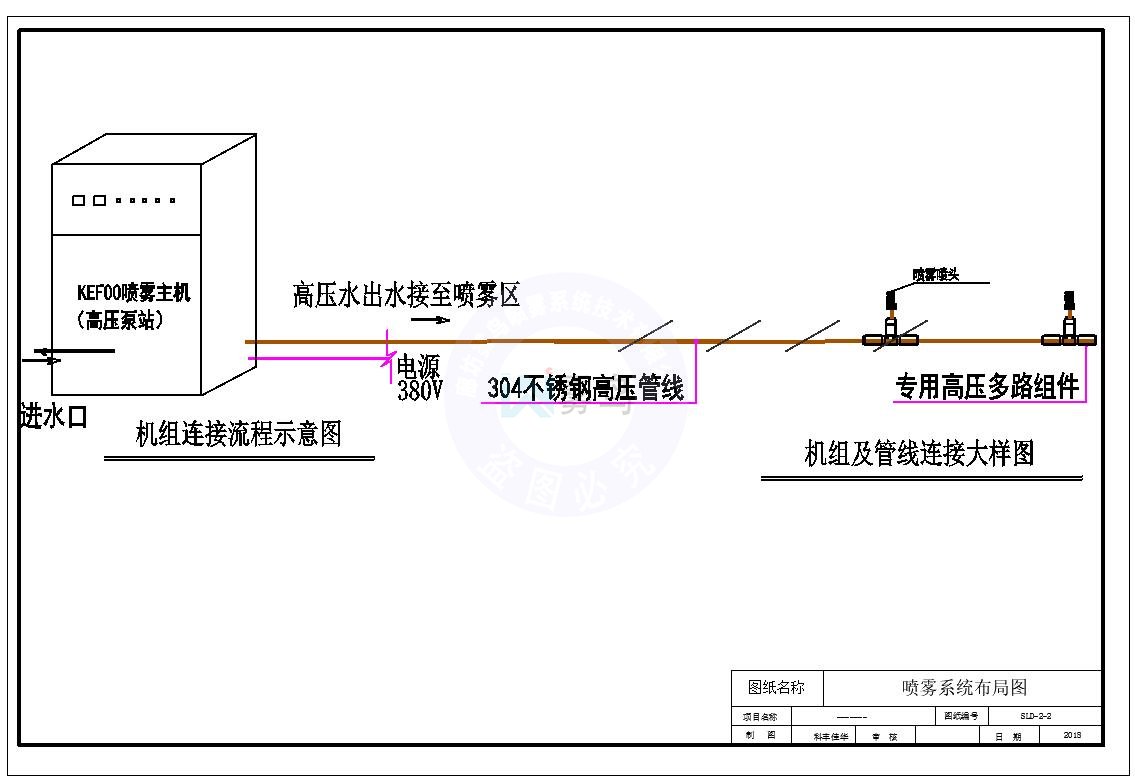

1、在喷雾机组边要求水电到位，(供电380V;市政水大于2KG压力)。
2、输出管线材质： 304不锈钢管线（∅9.52mm）；耐压：11Mpa。
3、机组: 尺寸:800mm*600mm*1000mm；
按照现有图纸及数量报价为69个喷嘴设计（目前是1米1个喷嘴，但是推荐1米布局2只喷嘴）
主机型号：KEFOO-0810-1.5，单台功率1.5KW 内部系统构成:水处理装置(二X过滤）、高压装置、自动控制系统、防雨隔音机柜；
电源:380VAC,50Hz； 水源:市政用水； 水源水压:>2KG；
工作参数
额定压力：4-6Mpa； 运行方式：连续运转时间24小时间歇制;
流量功耗比：0.35t/度;工作噪音：<50分贝； 高压驱动电机散热方式：水冷直排式；
4、配件材质：
高压管道：304不锈钢管线，其耐压等X＞1500psi；
高压配件：
配件连接方式：卡套链接、快速连接设计；
安装隐藏固定：通过填土回埋。
使用寿命：50年
5、喷雾喷头：
基体材质：SUS316不锈钢；
喷口孔径：0.3mm；
雾化方式：纯物理雾化，旋流式；
雾化颗粒粒径：大于80%<1µm； 工作流量：0.05kg/30秒 ；
连接方式：快接式连接、自带高压密封。
使用寿命：10000小时零磨损。
雾化量：2立方米/单元/30秒（0.05kg)。
6、机组控制系统：整套主机设备智能控制系统组成，设备均安装在密封机箱内，内外防雨机柜；可24小时自动循环控制，降低人工成本和能源成本。
7、内置高压泵：采用了意大利泵机作为冷雾的动力来源。该泵采用科技的水利模型，结构组合设计独特，高效节能，性能可靠，为整个系统的安全高效运行提供有效保障。
8、机组放置位置由甲方指定并提供。
|
序号 |
名称 |
参数 |
数量 |
|
1 |
水帘喷嘴 |
2826 |
225套 |
|
2 |
水帘拉钉 |
|
225套 |
|
3 |
光纤 |
2.5mm光纤 |
1150米 |
|
4 |
主管道、管件、阀门 |
PPR63mm |
1套 |
|
5 |
自动补水循环水泵 |
18T/h |
1台 |
|
6 |
控制箱 |
定做 |
1台 |
|
7 |
水泵电缆 |
3*2.5平方电缆 |
10米 |
|
8 |
大部水箱装置 |
定制 |
11.25米 |
|
9 |
底部拉板固定装置 |
定制 |
11.25米 |
|
10 |
安装附件 |
|
1批 |
|
11 |
运输及保险 |
|
1项 |
|
12 |
安装调试费 |
安装不含土建、要求主机位水电到位，提前做好预埋管 |
|
|
13 |
水帘小计 |
|
|
|
1 |
集成喷雾主机 |
KEFOO-0810-1.5，功率1.5KW，380V，进口泵头机组，集成电控手自动双时间控制，集成二X过滤系统 |
1台 |
|
2 |
红宝石撞击喷嘴 |
KEFOO-HBS015 |
69只 |
|
3 |
延长支管 |
KEFOO-YCG50 |
69只 |
|
4 |
304不锈钢底座 |
KEFOO-KTD |
69只 |
|
5 |
304不锈钢三通 |
KEFOO-KTS |
3只 |
|
6 |
304不锈钢末段 |
KEFOO-KTM |
4只 |
|
7 |
304不锈钢高压管 |
KEFOO-BXG9.52 |
100米 |
|
8 |
固定R卡 |
KEFOO-R9 |
100只 |
|
9 |
综合运输及保险 |
|
1项 |
|
10 |
安装调试费 |
安装不含土建、要求主机位水电到位，提前做好预埋管 |
1项 |

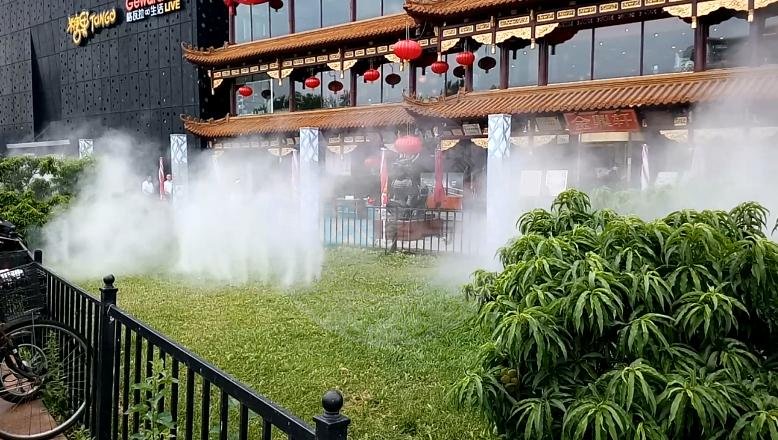

总结：固安玉兰湾水幕帘+雾森喷雾景观系统方案，雾鸟喷雾系统技术专注于喷雾降尘、加湿、除臭、降温等领域，专业于光纤水帘，雾森系统领域，有全自动喷雾设备，生产厂家可定制贴牌，针对环境治理有丰富经验。
