北京首建环保有限责任公司大棚生产线喷雾降尘

设计说明：设计说明：
1、在喷雾机组边要求水电到位，(供电380V;市政水大于3KG压力，进入机组提供3公斤压力)。
2、输出管线材质：DN25管；耐压：1.6Mpa。
3、机组:   ；
    内部系统构成:水处理装置(二X超滤过滤系统）、高压装置、自动控制系统、防雨隔音机柜；
   电源:380VAC,50Hz；   水源:市政用水；   水源水压:>3KG；
   工作参数
   额定压力：9-12公斤；   运行方式：连续运转时间24小时间歇制;    流量功耗比：0.35t/度;工作噪音：<35分贝；   高压驱动电机散热方式：水冷直排式；
4、配件材质：
   管道：主管：PPR32管，支管：伸缩支管高压橡胶软管，终端管：高压PA管
   配件：
   配件连接方式：快速连接设计； 安装R卡固定：明装。使用寿命：50年
5、喷雾喷头：
   基体材质：不锈钢+铜合金；
   喷口孔径：1.0mm；
   雾化方式：纯物理雾化，旋流式；
   雾化颗粒粒径：大于80%<35µm；    ；
   连接方式：快接式连接、自带高压密封。
   使用寿命：10000小时零磨损。
   雾化量：2立方米/单元/30秒（0.05kg)。
6、电磁阀：220V，电磁阀，
7、终端控制箱：内置远程无限控制器装置
8、机组控制系统：整套主机设备智能控制系统组成，设备均安装在密封机箱内，内外防雨机柜；可24小时自动循环控制，降低人工成本和能源成本。
9、机组优点：免维护，远程无线控制
10、机组放置位置由甲方指定并提供，设计施工单位：雾鸟喷雾系统技术有限公司。

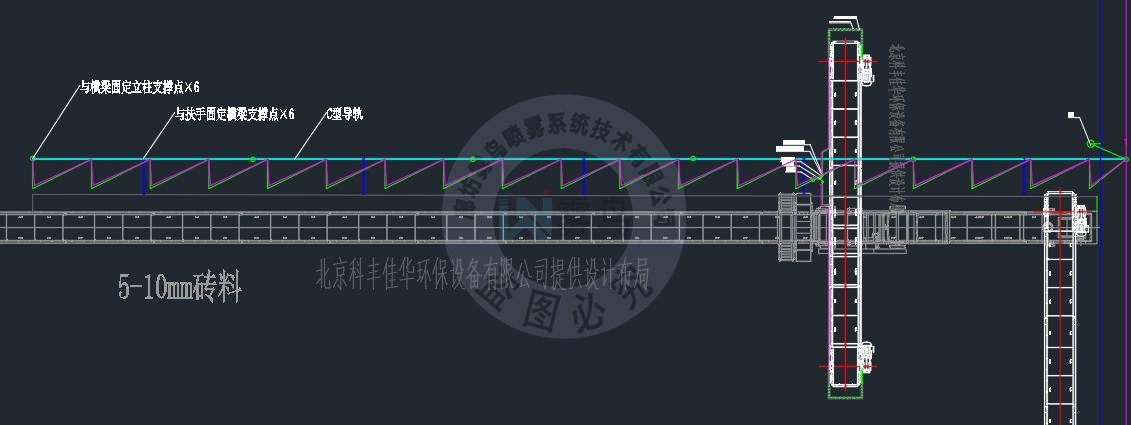

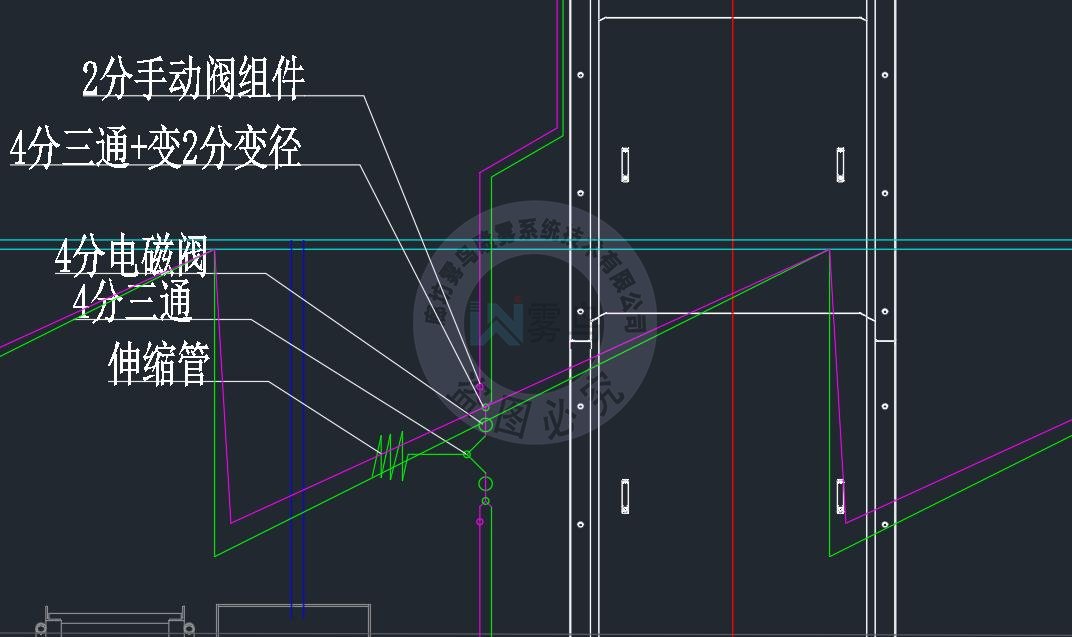

注：图中喷头位置及数量为示意，具体以现场实际情况为准。

序号	名称	品牌	参数	工作量	单位
1	集成喷雾系统	科丰佳华	型号：KEFOO-2-18DZYC 380V，50Hz，2.2KW，9-12公斤，手/自动控制，全自动稳压控制系统， PP过滤系统，户外防雨降噪机箱，漏电保护，缺水保护装置，过载保护，短路保护 ，15路远程遥控控制系统，含设计费	1	台
2	压力水罐	龙井王	200L，不锈钢，带控制耐压15公斤	1	台
3	集中控制箱	科丰佳华	带遥控器控制，控制箱体，漏电保护 十合一	1	套
4	电磁阀	三叶	DN15	10	只
5	终端雾化喷头	科丰佳华	34*10点位	340	只
6	喷嘴底座	科丰佳华	KEFOO-KCD9.52	340	只
7	高压合金末端	科丰佳华	KKEFOO-KCM-S	15	只
8	高压合合金弯头	科丰佳华	KEFOO-KCW	60	只
9	高压管	科丰佳华	KEFOO-PA9.52	100	米
10	手动阀门2分	米德	不锈钢	10	只
11	阀门接头2分-9.52	米德	不锈钢	20	只
12	补芯4-2	米德	不锈钢	10	只
13	对丝2分	米德	不锈钢	10	只
14	4分三通	米德	不锈钢	5	只
15	橡胶伸缩盘管	聚鑫源	支线距离45米，伸缩管长度80米	5	套
16	C型钢滑轨	盈实	C30*2  每条50米计算*5条	250	米
17	吊架	盈实	C30	125	只
18	管路专用滑车	盈实		125	只
19	连接器	盈实		65	只
20	首车	盈实		5	只
21	牵引件	盈实		5	只
22	堵头	盈实		5	只
23	始末端滑车	盈实		10	只
24	电磁阀控制线	朝阳/诺弗珂	4*1.5	5.5	米
25	护线管及配件		PCV32	130	米
26	角铁40		40*40	110	米
27	角铁50		50*50	80	米
28	槽钢支架		80	80	米
29	预埋铁			30	块
30	丝杆及螺丝		M10	20	米
31	膨胀螺丝		M10	120	套
32	固定螺丝及配件			1	套
33	软化水系统	众信清源	4T，自动型（自备）	1	台
34	出水主管道及管件		PPR管DN25 含活接、三通、弯头管件，暂估米数	180	米

总结：北京首建环保有限责任公司大棚生产线喷雾降尘，雾鸟喷雾系统技术专注于喷雾降尘、加湿、除臭、降温等领域，专业于喷雾降尘系统，喷雾除尘设备领域，有全自动喷雾设备，生产厂家可定制贴牌，针对环境治理有丰富经验。
